◆こちらの動画で、全体概要を説明しています。

・AtScope操作方法デモ　　　　　：　全体概要の説明、全体操作方法のデモ

・AtScope活用シーンの説明　　　：　活用シーン毎の特徴機能の概要説明

◆こちらの動画で、活用する人、シーン毎の説明をしています。

●AtScopeのアーキテクトの活用　：　アーキテクトの活用方法、操作説明、実演

・コンポーネント解析編

　　●AtScopeのエンジニアの活用　　：　エンジニアの活用方法、操作説明、実演

・ファイル解析編

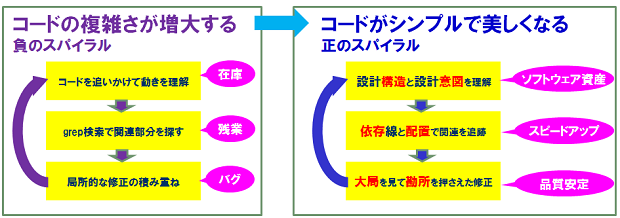

・シンプルで美しいソースコードを作り、ソフトウェア資産化します。

・その結果、開発のスピードアップと品質の安定がもたらされます。

・エンジニアは“もっと速く、もっと楽に”開発を進めることができます。

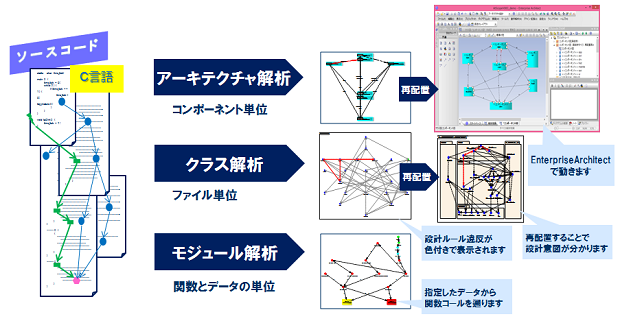

AtScope（アットスコープ）は、ソースコードから様々な構造図を出力するツールです。

ソースファイルが入っているフォルダを指定して、以下の解析を実行することができます。

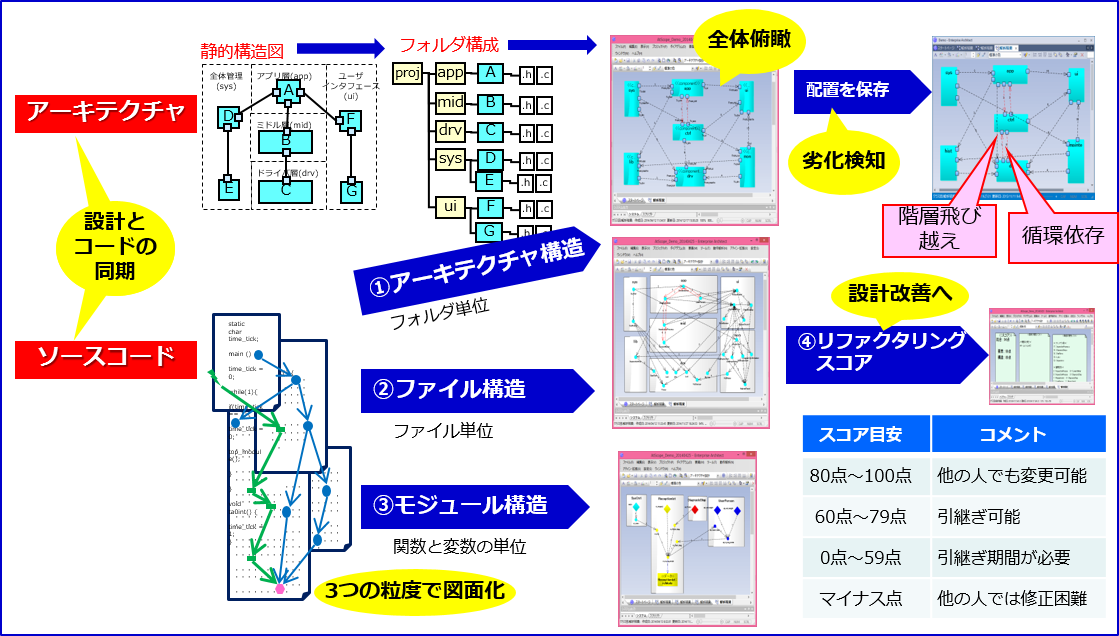

①アーキテクトのためのソフトウェア全体を俯瞰する「アーキテクチャ解析」

②エンジニアのためのファイル単位の入出力を設計する「ファイル解析」

③データアクセスのきわどい部分を推測する「モジュール解析」

④ソースコードのリファクタリング度を示す「リファクタリングスコア」





解析種別	出力画面	機能概要	活用例
アーキテクチャ構造	コンポーネント構造図	フォルダ単位の構造図を出力します。 アーキテクチャ設計の静的構造図に相当します。	アーキテクチャ形状に再配置することで、設計意思を明示できます。
ファイル構造	ファイル見取り図・ファイル構造図	ファイル単位の構造図を出力します。 オブジェクト指向設計のクラス図に相当します。	見取り図で改善対象を検出し、構造図でファイル間インターフェースを設計します。
モジュール構造	関数構造図[変数起点]・関数構造図[関数起点]	関数と変数の構造図を出力します。 構造化設計のモジュール構造図に相当します。	変数起点でグローバル変数を検出し、関数起点で階層構造を改善します。
スコア	リファクタリングスコア	構造設計のスコアを算出します。 100点満点での減点方式です。	定期的に計測することで、設計構造の崩れを検知することができます。

「マルチ言語版」は変数アクセスの解析はしません。
依存線はメソッドコールのみで変数アクセスは図面化されません。
また、メソッドコールは、インスタンス変数がないと依存線は図面化されません。
※変数はクラス内にカプセル化されていることを前提としています。

目視と同じレベルでソースコードを解析するコンセプトです。

• プリプロセッサは通しませんので、マクロ定義の解析はできません。
• 条件コンパイルがプログラムロジックを横断していると、その箇所からファイル終了までを読み飛ばすことがございます。

※厳密な解析結果が必要な場合は、他のツールとの併用をお勧めします。

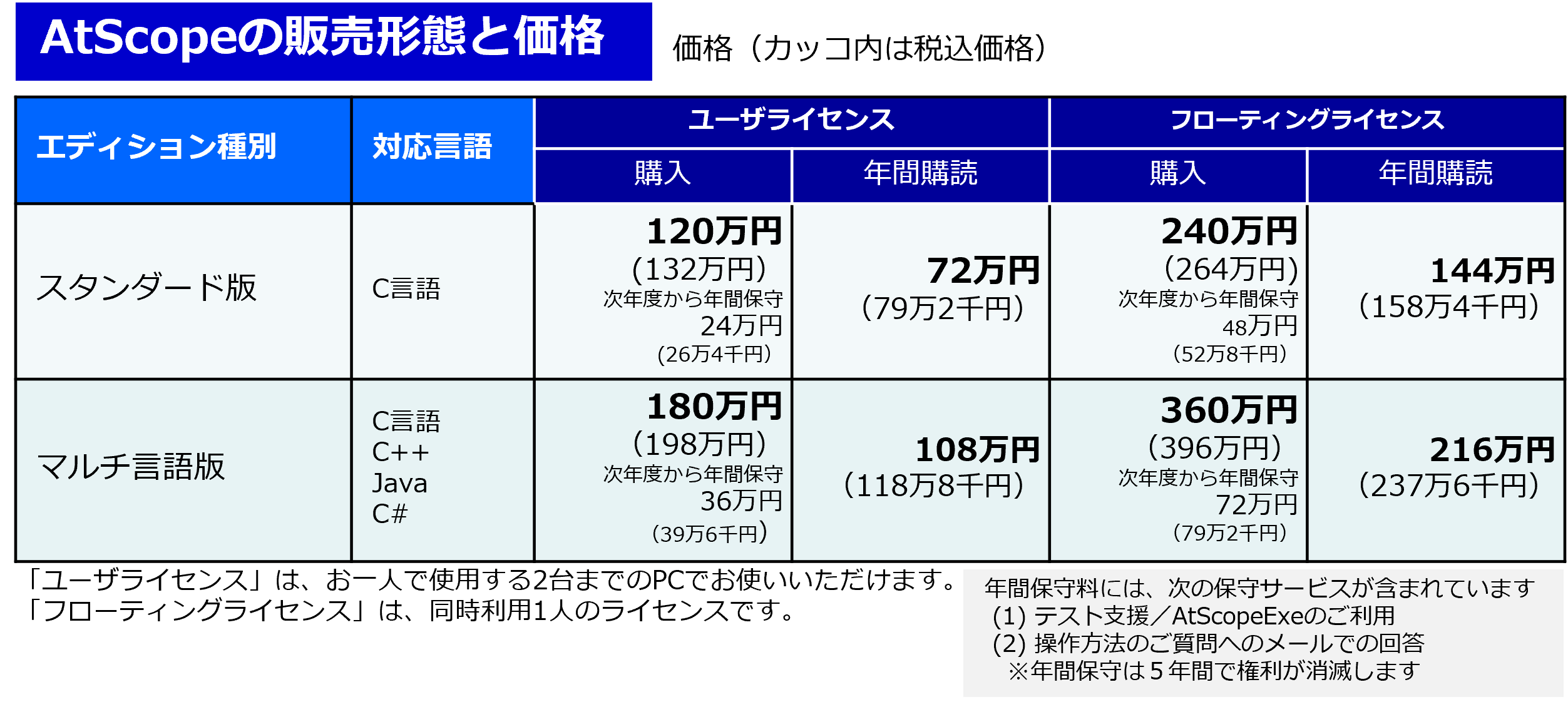

エディション種別	対応言語	ユーザライセンス	フローティングライセンス
スタンダード版	C言語	購入:120万円(年間保守料24万円含む) 年間購読:72万円	購入:240万円(年間保守料48万円含む) 年間購読:144万円
マルチ言語版	C言語 C++ Java C#	購入:180万円(年間保守料36万円含む) 年間購読:108万円	購入:360万円(年間保守料72万円含む) 年間購読:216万円

「ユーザライセンス」はお一人で使用する2台までのPCにインストールしてお使いいただけます
「フローティングライセンス」は同時利用一人のライセンスです。
「購入」は次年度以降も「年間保守料」にて最新版提供などの保守サービスをご提供いたします。
　　※年間保守は5年で権利が消滅します

「年間購読」は1年間の利用権です。「年間購読」を継続することで翌年もお使いいただけます。
　　※販売形態と価格は予告なく変更・改定される場合があります

保守料金には、次の保守サービスが含まれています。

1. 最新バージョンをご利用いただけます
2. テスト支援とCI支援の機能がご利用いただけます
3. 操作方法の質問へのメールでの回答

AtScopeはEnterprise Architect上で動作するアドインプログラムです。
※Enterprise　Architectのご購入については、スパークスシステムズ　ジャパン株式会社にお問い合わせください。
